FILSTARシリーズOPTION
５. つまり防止型
特 長

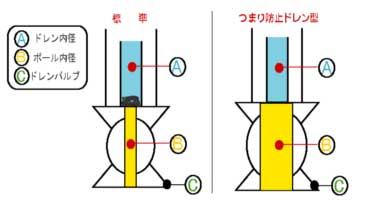

ゴミ等が多い場合、下図1のB部が詰まりバルブを開いてもドレンが排出できない可能性があります。「つまり防止型」ではバルブサイズを上げ、フルボア構造採用により、ドレンに大量にゴミが溜まってもAよりＢの方が大きい為、そのままドレンが落下いたします。（図1参照）
ワンタッチクランプ採用の為、標準のねじ込みに比べて簡単に取外しができます。(図2参照）
図１
図２
型 式
手配コード
接続口径
バルブ口径
FILSTAR
DRAIN接続
備 考
TD15
002675
1S
32A
KS15
KSS20
1. 本体追加工事
2. フェルールクランプ
3. フェルールパッキン
4. フェルールバルブ
* 2、4はステンレス製
3はシリコンゴム製
* 4.は手動バルブ
TD25
002783
1.5S
40A
KSM25
KM32
TD40
TD15
2S
50A
KML40
KL50
